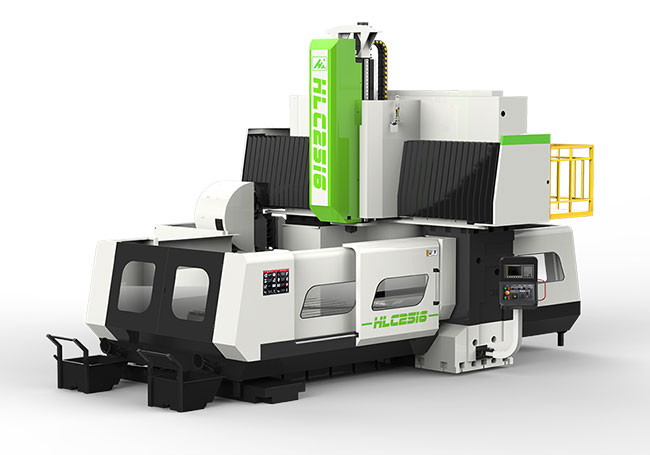

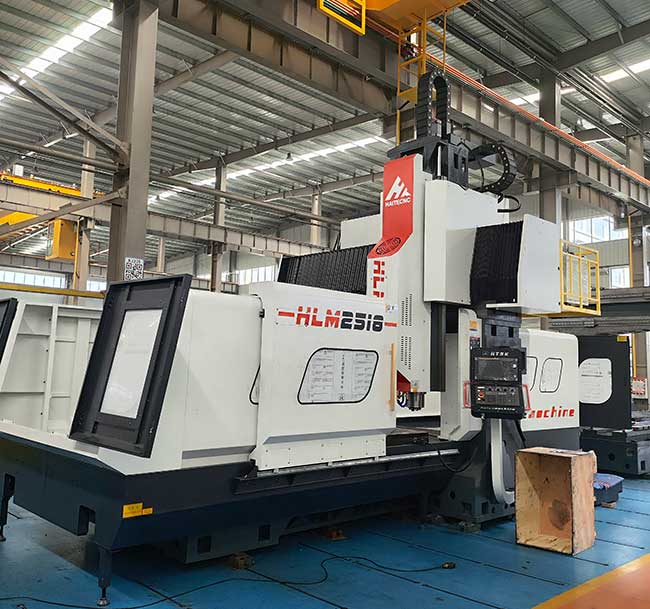

XK2516龙门加工中心主要结构
1.全部采用优质树脂砂耐磨铸件,强韧筋骨,超大立柱,宽低座,蜂巢式结构。经两次退火处理并震动时效,清除应力保证长久不变形。
2.采用国内首创的三维变径设计处理,保证机体的稳定性、可靠性。
3.X/Y采用台湾重承载滚柱线性导轨、刚性好精度高。
4.Z轴采用钢性极强的矩形导轨,可承受重切削,导轨所有不可滑动面均经过超高频淬火处理,大大增强了表面硬度;所用导轨滑动面镶嵌进口导轨软带大大增加了导轨的耐磨性并提高了机床的使用寿命。
5.三轴传动均采用台湾C3级高精密、高刚性的滚珠丝杆副,安装日本NSK高精度的滚珠丝杠专用轴承,确保了定位精度和重复定位精度。
6. 三轴均为直联传动,采用日本进口联轴器保证各轴的传动承载力。
7. 各轴均采用密封式机床导轨防护罩,有效的保护导轨和丝杠,延长其使用寿命。
8.高效率双自动润滑系统:导轨润滑采用容积分配器搭配注油,定量供给导轨所需用油,减少润滑油的浪费,避免环境污染。
9.安装了原装台湾进口刀库,提高的机床的中的自动化。
10.电气柜内的配线皆符合国家电气安全规范,确保控制系统运转时不受外部干扰。采用热交换器,使电气箱内的热空气迅速排出,保持箱内的恒温,使控制系统能长期稳定的运转。
11.高精度螺距补偿,各传动轴均采用高精度激光测量仪补偿使各轴定位精度准确,适合加工高精度的零件及模具制造。
12.外防护采用立体式半防护,所有材料均为2mm后的标准钢板,保证了机床的安全性。
13.Z向采用先进的氮气平衡缸系统,稳定可靠。
标准配置
台湾新代系统 台湾丝杠 日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科系统、日本三菱、德国西门子
可根据客户要求专业设计开发数控设备及加工中心
XK2516龙门加工中心参数价格70.8万
XK2516龙门加工中心主要技术参数:
项目名称 | 单位 | 2516 |
X Y Z轴行程 | mm | 2500*1800*900 |
两立柱之间最大宽度 | mm | 1600 |
主轴端面到工件台距离 | mm | 150-950 |
Z轴切削速度 | mm/min | 0-5000 |
工件台规格(长×宽) | mm | 2600×1200 |
最大载重 | kg | 5000 |
T型槽(槽数×槽宽×槽距) | mm | 7×22×170 |
快速位移X/Y/Z | m/min | 20/20/12 |
主轴转速范围 | r/min | 50-6000 |
主轴锥孔 | type | BT50-150 |
圆盘式/链式刀库(数控铣不含刀库) | BT50-24T/32T | |
主轴伺服电机 | kw | 15 |
X、Y、Z轴伺服电机 | KW | bis22/3000/bis30/3000 |
操作系统 | KND/台湾新代/日本发那科/西门子 | |
定位精度 | mm | 500/±0.02 |
重复定位精度 | mm | 500/±0.008 |
气源压力 | MPa | 0.8 |
电器容量 | kW | 30 |
机床轮廓尺寸(LxWxH) | mm | 8000*4600*5000 |
机床重量(约) | T | 24 |
