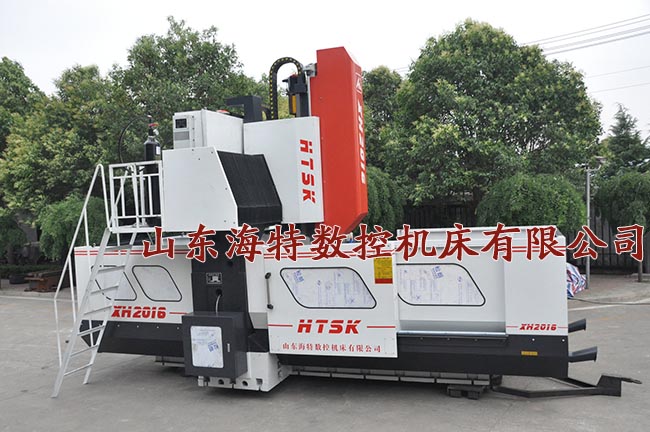

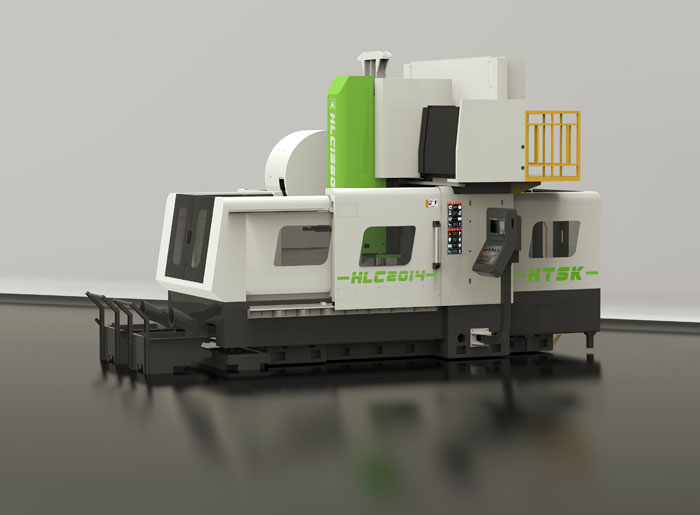

XK2014龙门加工中心主要结构
1.龙门机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。
2.龙门底座采用蜂窝交错式加强筋设计,全系龙门机床的底座宽度都保持与工作台宽度一致,使其结构*加稳定。
3.龙门立柱采用45°抗冲击设计,立柱与底座的连接部位,采用了45°的斜跨,既增加了底座与立柱的连接强度,又增加了机床在强力切削时的刚性。
4.龙门横梁采用我们独创的“驼背”式立柱设计,能有效的防止龙门横梁变形下垂。
5.龙门工作台采用“蜂箱式”提高了工作台厚度,增加了工作台刚性,使之承载加大加稳。
6.龙门滑座为45°阶梯斜轨设计,承载与导向的直线导轨不对称排列使其分工各有不同,大程度减少Z轴重量对龙门横梁的影响,有提高了整个Y轴的精度。
7.龙门滚珠丝杠为外循环插管式螺母为加长型设计,有效防止丝杠过长造成的下垂问题。滚珠丝杠两端采用预配锁紧螺母结构,有效的防止了锁紧螺母的松动。

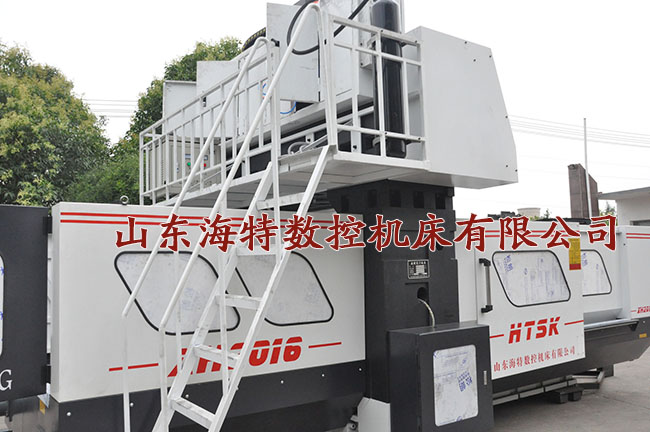

8.龙门外防护采用四开门设计(龙门加工中心三开门设计),两侧为推拉门,前后为贯通式对开门,极大方便客户上下工件。龙门横梁有楼梯式检修平台,大大方便对Z、Y轴的检测维修及保养。
9.龙门X轴采用支撑式滑轮组内防护。有效的支撑了防护的重量,使防护在运动时,始终保持与导轨的平行,不易产生变形防水可靠性得到提高,寿命得到了提高。Y轴采用了全封闭耐腐蚀的风琴式防护,具有防护效果好封闭效果好等特点。
10.龙门采用我们独创的主动式润滑系统,由数控系统控制油泵出油,真正做到了按需出油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。
XK2014龙门加工中心标准配置
台湾新代系统 台湾丝杠
日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科、三菱、西门子、国产系统
可根据客户要求专业设计开发数控设备及加工中心
XK2014龙门加工中心参考价格60.8万
XK2014龙门加工中心主要技术参数:
项目名称 | 单位 | 2014 |
X Y Z轴行程 | mm | 2000*1600*800 |
两立柱之间最大宽度 | mm | 1400 |
主轴端面到工件台距离 | mm | 150-950 |
Z轴切削速度 | mm/min | 0-5000 |
工件台规格(长×宽) | mm | 2200×1000 |
最大载重 | kg | 4000 |
T型槽(槽数×槽宽×槽距) | mm | 7×22×140 |
快速位移X/Y/Z | m/min | 20/20/12 |
主轴转速范围 | r/min | 50-6000 |
主轴锥孔 | type | BT50-150 |
圆盘式/链式刀库(数控铣不含刀库) | BT50-24T/32T | |
主轴伺服电机 | kw | 15 |
X、Y、Z轴伺服电机 | KW | bis22/3000/bis30/3000 |
操作系统 | 北京凯恩帝/台湾新代/日发那科/三菱/西门子 | |
定位精度 | mm | 500/±0.02 |
重复定位精度 | mm | 500/±0.008 |
气源压力 | MPa | 0.8 |
电器容量 | kW | 30 |
机床轮廓尺寸(LxWxH) | mm | 7300*4600*5000 |
机床重量(约) | T | 18 |
