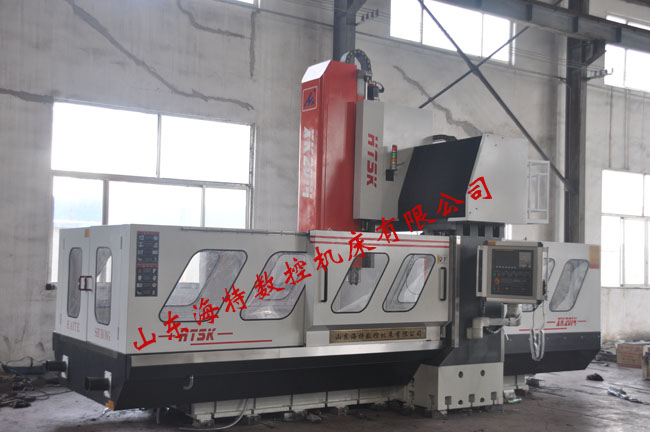

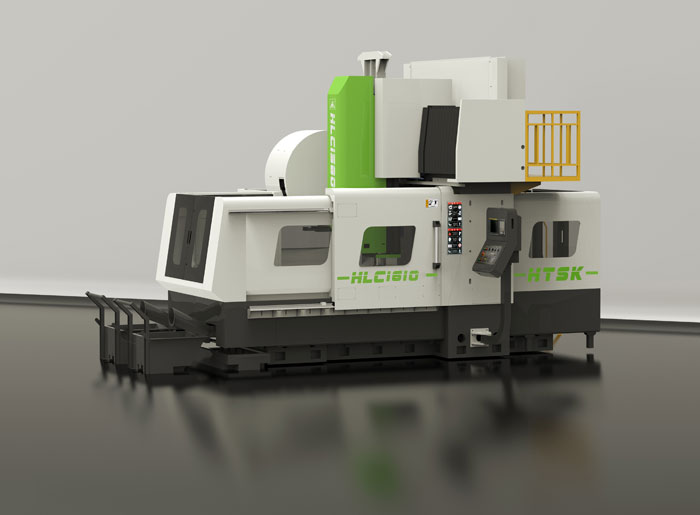

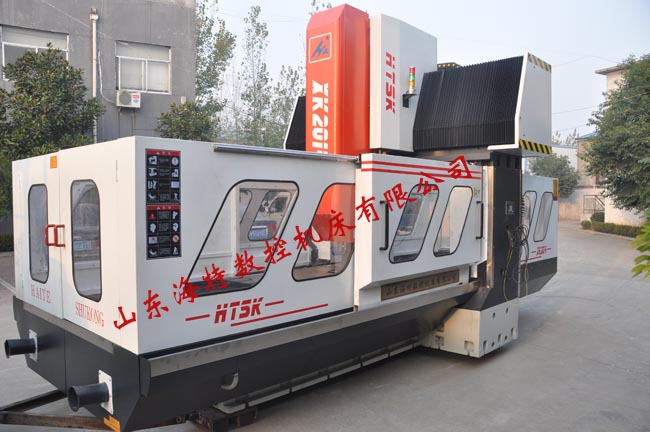

XK1610龙门加工中心属于小型龙门加工中心，与数控龙门铣主要区别在于有无刀库，主要进行大型工件的加工，适合大型钣金件或者箱体件，以及模具等的加工，如柴油机缸体、加工中心支柱、床、印刷墙机等。配置各种形式的附件铣头，工件一次夹装就可以完成工件五面体的加工。无论从占地面积还是价格来说，都比立加高很多。
XK1610CNC龙门加工中心主要结构
该机床为单立柱固定，工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。
1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性提高。横梁采用梯形式设计，刚性强结构好适合强力切削。
3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。
XK1610CNC龙门加工中心标准配置
台湾新代系统台湾丝杠
日本NSK轴承台湾增压缸台湾锁紧螺母等
选配系统部件
日本发那科系统、三菱、北京凯恩帝、西门子
可根据客户要求专业设计开发数控设备及加工中心
XK1610CNC龙门加工中心参数
|
项目名称 |
单位 |
HLC1610 |
|
X Y Z轴行程 |
mm |
1600*1400*800 |
|
两立柱之间最大宽度 |
mm |
1200 |
|
主轴端面到工件台距离 |
mm |
150-950 |
|
Z轴切削速度 |
mm/min |
0-5000 |
|
工件台规格（长×宽） |
mm |
1800x860 |
|
最大载重 |
kg |
3000 |
|
T型槽（槽数×槽宽×槽距） |
mm |
7×22×120 |
|
快速位移X/Y/Z |
m/min |
24/24/12 |
|
主轴转速范围 |
r/min |
50-6000 |
|
主轴锥孔 |
type |
BT50-150 |
|
圆盘式/链式刀库（数控铣不含刀库） |
|
BT50-24T |
|
主轴伺服电机 |
kw |
15 |
|
X、Y、Z轴伺服电机 |
KW |
bis22/3000 |
|
操作系统 |
|
北京凯恩帝/台湾新代/日本发那科/西门子 |
|
定位精度 |
mm |
500/±0.02 |
|
重复定位精度 |
mm |
500/±0.008 |
|
气源压力 |
MPa |
0.8 |
|
电器容量 |
kW |
30 |
|
机床轮廓尺寸（LxWxH) |
mm |
7600*4300*4500 |
|
机床重量 |
T |
14 |
