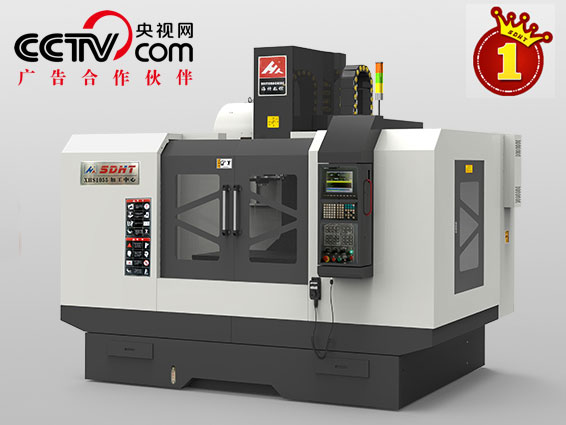

XH714加工中心导轨有线规和硬规之分，线规采用重载型滚柱线规，硬规采用Y向4导轨。根据客户对加工实际情况来选择。
XH714加工中心技术参数：
|
XH-714 |
规 格 |
|
工作台规格（长×宽） |
860×400mm |
|
工作台*大载重 |
400 kg |
|
X、Y、Z坐标行程 |
700*400*450 |
|
主轴中心线到立柱正面导轨距离 |
475 mm |
|
主轴端面至工作台上平面距离 |
100～550mm |
|
X、Y、Z切削进给量 |
1～4000 mm/min |
|
X、Y快速进给速度 |
12m/min |
|
Z快速进给速度 |
10m/min |
|
主轴转速范围 |
50～8000 r/min |
|
主轴锥孔 |
BT40-120mm |
|
主轴电机 |
5.5KW |
|
X、Y、Z伺服电机 |
15N.m 2.3KW |
|
工作台T型槽（槽数×槽宽×槽距）台面淬火 |
5/18/75mm |
|
重复定位精度 |
300mm/+ 0.006mm |
|
定位精度 |
300mm/+0.0075mm |
|
数控系统 |
台湾新代+日本安川电机 |
|
使用源气压力 |
0.6-0.8 MPa |
|
机床轮廓尺寸（L×W×H） |
2750x2100x2600mmmm |
|
机床重量 |
4800 kg |
XH714加工中心主要配置：
1. 控制系统：台湾新代数字式控制系统。
2. 主轴电机：伺服主轴电机。
3. XYZ三轴驱动电机：日本安川
4. XYZ三轴伺服驱动器：日本安川（Z轴含抱闸）
5. 主轴：台湾健椿隆8000rpm主轴。
6. 丝杆：台湾律庭精密级滚珠丝杆，C3级。
7. 台湾尚品增压缸。
8. 台湾圣杰 斗笠刀库
9. 日本NSK轴承，P4级。
10. 电柜热交换恒温系统。
11. 手持式电子手脉。
12. 主轴油冷机.
13. 联轴器
14. 海特光机（工作台5条T型槽）
15. 国产自动润滑及润滑报警装置。
选配系统部件
台湾新代配日本安川电机、日本三菱系统，日本FAUNC系统 西门子 圆盘刀库（机械手臂） 台湾第四轴级第五轴
可根据客户要求专业设计开发数控设备及加工中心
