VMC1270五轴加工中心
您的位置: 数控加工中心 > 加工中心 > 五轴加工中心 > VMC1270五轴加工中心

VMC1270五轴加工中心

作者:admin    发布时间:2015-04-13 16:51:20     浏览次数 :


高速高精VMC1270五轴加工中心

台湾新代系统支持五轴五联动,发那科系统只支持五轴四联动

山东海特五轴加工中心大多数为3+2五轴,在三个直线轴基础上整加了两个旋转轴,可以实现五轴五联动,这种结构相对简单,性价比高,在解决叶轮、叶片、船用螺旋桨、大型柴油机曲轴等方面具有独特的优势。
VMC1270五轴加工中心配置:
★控制系统标准配置:台湾新代,含RTCP功能
★主轴单元:台湾健椿(可选配 直联、12000转、中心出水)
★滚珠丝杆:台湾律庭(加长锁紧螺母,延长丝杆使用寿命)
★轴承:日本NSK、德国FAG
★刀库:台湾刀库
★导轨:Y向4轨道,高刚性、重切削。
        线轨为台湾上银滚柱线轨,轨道宽45mm、满足客户速度快、精度高的要求外, 还可以强力切削。
★电气元件:法国施耐德
★气动元件:台湾亚德客

VMC1270五轴加工中心技术参数

ITEM项目

单位

VMC1270

X轴行程

mm

1200

Y轴行程

mm

700

Z轴行程

mm

700

主轴鼻端至工作台距离

mm

120-820可定做加高

主轴中心至立柱导轨距离

mm

775

XYZ快速移动

mm/min

24

三轴切削进给速度

mm/min

1-6000

工作台尺寸

mm

1400*700

工作台*大承重

kg

1000

工作台T型槽数/宽度/间距



5/18/140

主轴转速范围

r/min

6000/8000

主轴伺服电机功率

kw

11/15

主轴孔锥度



BT40/BT50

主轴直径

mm

150

定位精度

mm

500±0.005mm

重复定位精度

mm

500±0.003mm

机床重量(约)

kg

10500

外形尺寸(长*宽*高)

mm

3600/2600/2700


第五轴技术参数:

型号

CNCT-250

盘面直径 (mm)

250

垂直中心高(mm)

225

垂直全高(mm)

365

*小分割单位

0.001°

标准可倾斜角度

-20°-- 110°

旋转轴分割精度

15″

旋转轴重复精度

4″

倾斜轴分割精度

60

每分钟*大转速 旋转轴 rpm

16.7

每分钟*大转速 旋转轴 rpm

8.3

重量(kg)

270 kg

A轴电机功率

1.5KW

C轴电机功率

1.5KW


五轴大小可根据客户要求选择,第五轴型号:CNCT-100、200、250、320、450、630,用于加工中心上,可实现五轴五联动功能。可加工叶轮、叶片等复杂的工件。

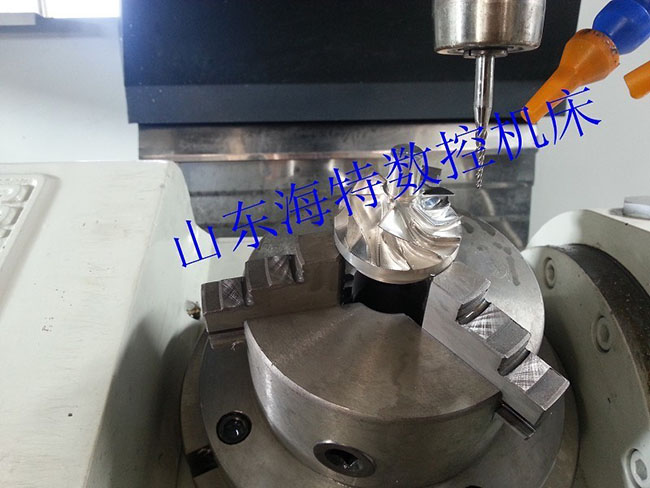

VMC1270五轴加工中心内部细节图(厂家实景拍摄,盗图必究)

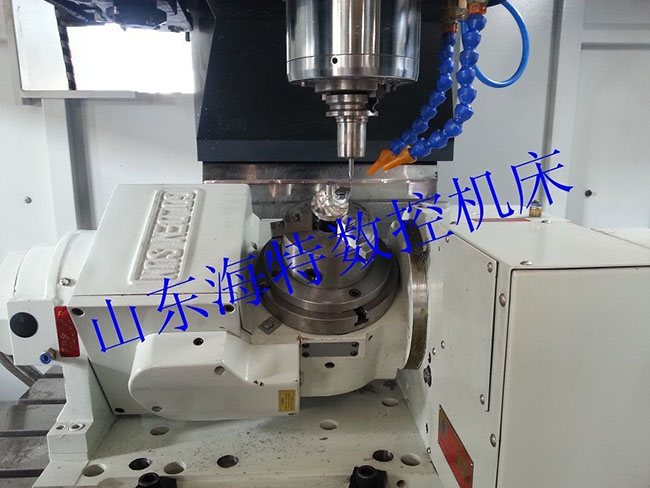

VMC1270五轴加工中心内部结构图

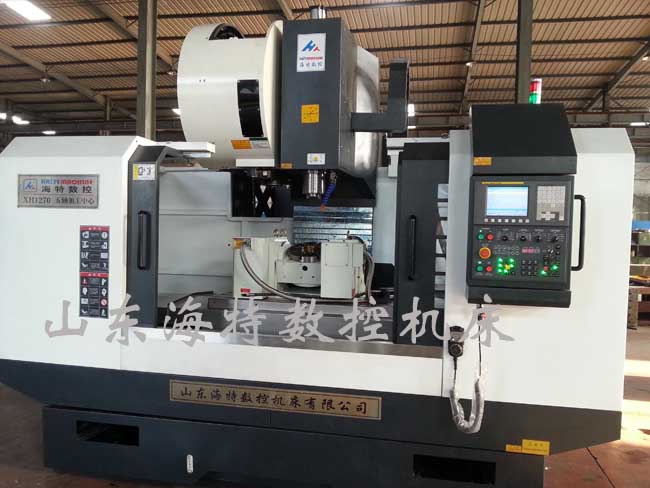

VMC1270五轴联动加工中心

VMC1270五轴五联动加工中心
