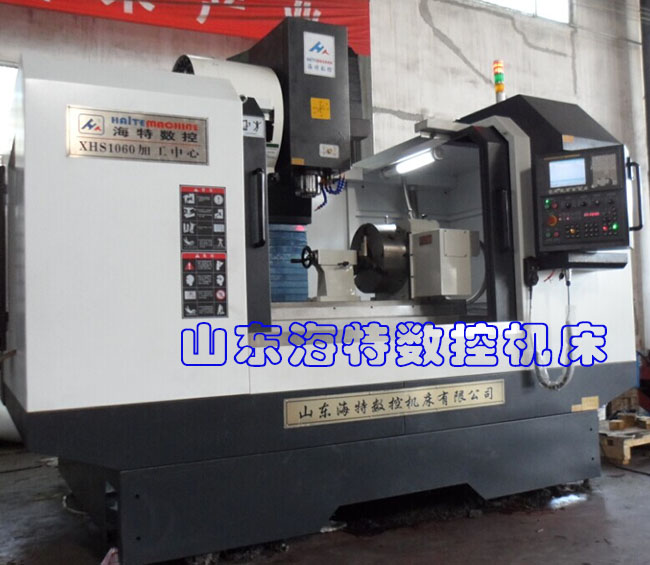

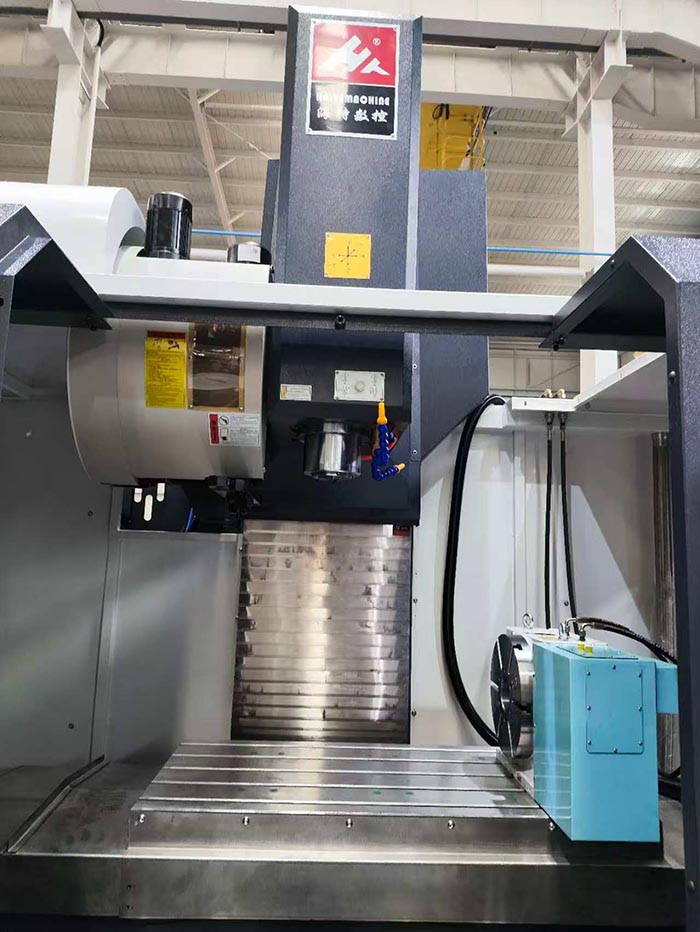

VMC1060四轴加工中心主要结构及特点
★ 主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性
★ 机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，金相组织稳定，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过喷砂回火震动实效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障；
★ “宝塔”跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性提高。
★ 高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
★ X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK轴承与高精密进口锁紧。
★ X/Y/Z三向导轨采用原装台湾上银产的直线导轨。宽度为45毫米，Z轴滑块加宽加大，在保证加工中心速度与精度的同时，也保证了设备的刚性。
VMC1060加工中心技术参数：
| 机型 | 规格 | VMC1060 |
| X坐标行程 | mm | 1100 |
| Y坐标行程 | mm | 600 |
| Z坐标行程 | mm | 600 |
| 工作台规格 （长） | mm | 1200 |
| 工作台规格 （宽） | mm | 600 |
| 工作台*大载重 | kg | 1000 |
| 主轴中心至立柱导轨面 | mm | 675 |
| 主轴端面至工作台平面 | mm | 150-750 |
| X、Y、Z切削进给量 | mm/min | 1-6000 |
| X、Y、Z快速移动速度 | m/min | 24/36 |
| 主轴转速范围 | r/min | 50-8000 |
| 主轴锥孔 | BT40/50 | |
| 主轴电机功率 | kw | 11/15 |
| 工作台T型槽/槽宽/槽距 | mm | 5/18/120 |
| 定位精度 | mm | 300±0.005 |
| 重复定位精度 | mm | 300±0.003 |
| 机床轮廓 长/宽 | m | 3.4/2.4 |
| 机床重量 | T | 9.3 |
第四轴技术参数：
| 分度盘直径 | Φ250MM |
| 中心高 | 250MM |
| 通孔直径 | Φ80MMH7 |
| T型槽 | 14 |
| 齿轮比 | 1:90 |
| 分割单位（度） | 0.001° |
| 每分钟转速 | 22.2 |
| 刹车扭矩（油压） | 92NM |
| 分割精度 | 15" |
| 重复精度（单向） | 4″ |
第四轴大小可根据客户要求选配
VMC1060四轴加工中心配置：
★ 系统：北京KND2000M4系统，绝对值编码器，支持四轴联动。
★ 主轴：台湾健椿隆 高刚性、高精密、高速主轴单元
★ 丝杆：台湾律廷高精度直径40精密3级滚珠丝杠。
★ 轴承：日本NSK高精密滚柱丝杠专用轴承
★ 刀库：台湾圣杰
★ 打刀缸：台湾尚品
★ 丝杠螺母：台湾高精密锁紧螺母
选配部件：
系统：北京凯恩帝、台湾新代 日本三菱、日本FANUC（发那科）、德国西门子等。
刀库：圆盘（机械手）刀库 斗笠式刀库
第四轴、第五轴等。

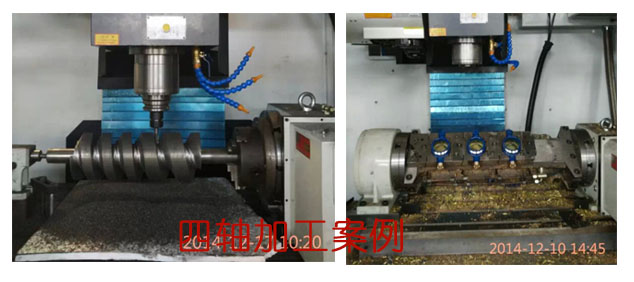

VMC1060四轴加工中心加工大螺旋工件
