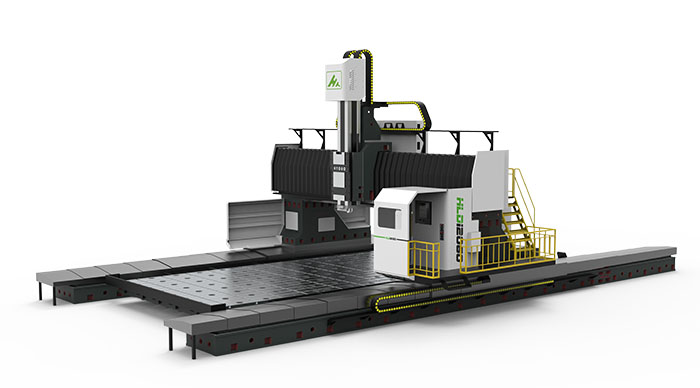

10米动柱龙门加工中心（常见型号如 HLD10060、HLD10050、HLD10040）是大行程、重切削的动柱式龙门设备，核心为X轴10m适合大型模具、重型机械、航天结构件加工。
一、10米动柱龙门加工中心参数：
HLD100-60动柱龙门 | 规格 |
X坐标行程 | 10000 mm |
Y坐标行程 | 6600mm |
Z坐标行程 | 1500mm |
两立柱之间最大宽度 | 6000mm |
工作台规格（长×宽×高） | 4800x3400mmx280mm |
工作台数量 | 3件 |
工作台载重 | 20T（t/m²） |
主轴中心到导轨面的距离 | 300mm-1800mm |
X1轴导轨 | 二导轨65#滚柱 |
X2轴导轨 | 二导轨65#滚柱 |
Y轴导轨 | 三导轨65#滚柱 |
Z轴导轨 | 方滑枕 |
X1轴传动精密齿条 | M6 |
X2轴传动精密齿条 | M6 |
减速器 | 1:50 |
Y轴丝杠 | 8016 |
Z轴丝杠 | 6312 |
Z向配重 | 氮气平衡系统 |
X、Y、Z切削速度 | 1～6000 mm/min |
X、Y、Z快速进给速度 | 10/10/10 m/min |
主轴转速范围 | 50～3500r/min |
主轴双速减速机 | 1:4 |
主轴联轴器 | 碳纤维 |
主轴锥孔 | BT50-190mm |
主轴变速器油冷机 | 空调式油冷机 |
数控系统 | 西门子828D |
主轴电机 | 37KW |
气源压力 | 0.5-0.8 MPa |
机床轮廓尺寸（L×W×H）约 | 17000mm*10600mm*7200mm |
二、结构特点（动柱式）
动柱设计：立柱沿 X 轴移动，工作台固定，承载更强、行程更大，适合超长超重工件。
高刚性：床身整体焊接 + 二次退火，双立柱对称结构，抗振性好，重切削稳定。
大跨度：龙门宽 6000mm，可加工超宽工件，适配大型模具、风电 / 核电部件。
高精度：三轴光栅闭环，温度补偿，适合精密型腔、大型结构件加工。
三、典型应用
大型模具：汽车覆盖件模具、大型注塑模、压铸模
重型机械：机床床身、工程机械结构件、风电轮毂
航天 / 军工：大型铝合金结构件、钛合金零件
能源设备：核电 / 水电部件、大型电机机座
四、与定梁龙门对比
动柱 10060：X 行程更长（10m+）、载重更大、适合超长件；占地大、成本高。
定梁 10060：结构紧凑、速度快、适合中小行程精密加工；X 行程一般≤8m。
