XH714小型硬轨加工中心是指导轨采用硬规设计,适合切削量大、刚性高等大批量生产。
XH714小型硬轨加工中心设计优点:
X、Y、Z轴进给均采用硬轨道设计,其中Y向导轨为四轨道(含辅助导轨)机床导轨三轴导轨滑动面均经高频淬火处理,再经精研磨,皆配合氟素树脂TURCITEB并使每一处贴面均受完全润滑,大大增加了机床导轨的使用寿命同时也增加了机床精度的稳定性。
XH714小型硬轨加工中心配置:
国产北京凯恩帝操作系统 (高速高精、四轴联动)
1.台湾健椿/台湾普森 主轴(皮带式传动)
2.台湾律庭/台湾上银 丝杆 (C3级)
3.硬轨:Y向4轨,滑动面贴塑(硬度55°以上)
5.德国FAG/日本NSK轴承 (P4级)
6.台湾圣杰斗笠式刀库 (容量20T)
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
10.手持气枪/手持水枪
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护
可根据客户要求专业设计开发,产品的配置不同价格也不同
标配属于经济型适用于做产品,做模具的客户建议选用配置高一点的系统!
选配系统:台湾新代配日本安川电机,日本发那科系统、日本三菱系统、德国西门子系统
分度头:可加装第四轴、第五轴分度头
XH714小型硬轨加工中心技术参数:
机型 |
规格 |
XH-714 |
X坐标行程 |
mm |
700 |
Y坐标行程 |
mm |
400 |
Z坐标行程 |
mm |
450 |
工作台规格 (长) |
mm |
860 |
工作台规格 (宽) |
mm |
400 |
工作台*大载重 |
kg |
300 |
主轴中心至立柱导轨面 |
mm |
475 |
主轴端面至工作台平面 |
mm |
100-550 |
X、Y、Z切削进给量 |
mm/min |
1-4000 |
X、Y、Z快速移动速度 |
m/min |
12/12/10 |
主轴转速范围 |
r/min |
50-8000 |
主轴锥孔 |
|
BT40 |
主轴电机 |
kw |
5.5 |
X、Y、Z伺服电机 |
kw |
1.5/1.5/1.5 |
工作台T型槽/槽宽/槽距 |
mm |
5/18/75 |
定位精度 |
mm |
+0.005 |
重复定位精度 |
mm |
+0.003 |
机床轮廓 长/宽 |
m |
2.7/2.2/2.5 |
机床重量 |
T |
4.8 |

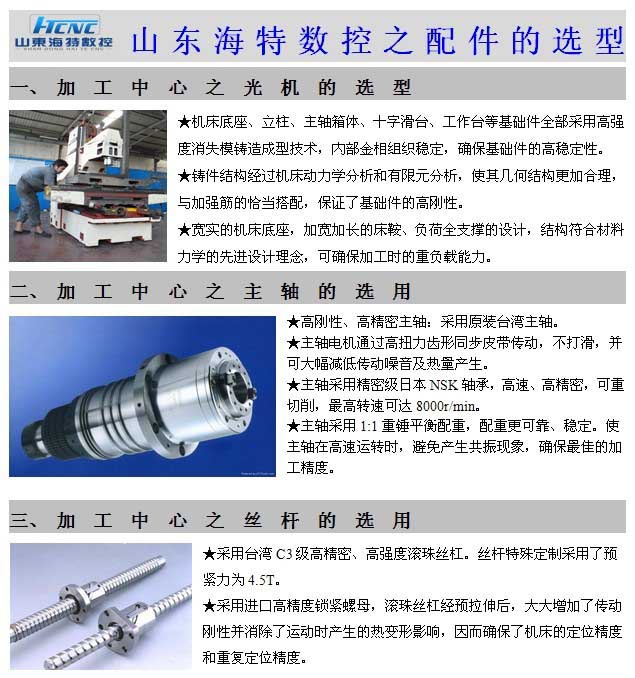

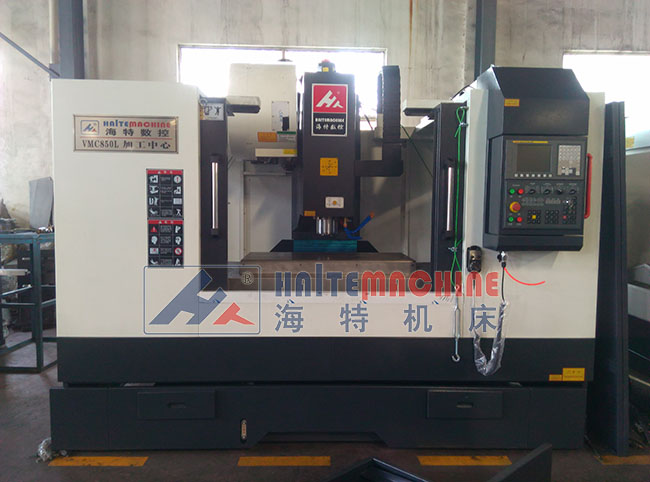

XH714小型硬轨加工中心细节图:
