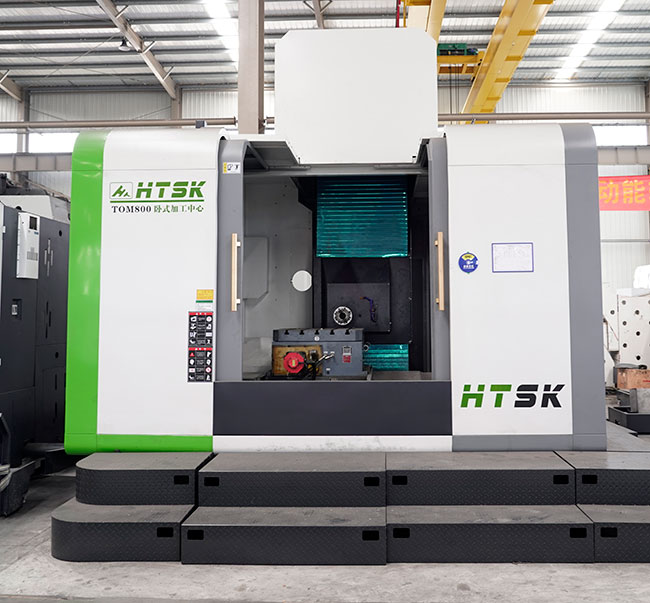

TOM800卧式加工中心

作者:admin    发布时间:2015-04-14 14:11:35     浏览次数 :



  TOM800卧式加工中心结构:

  1.采用倒“T”结构,为正规的强化型卧式加工中心结构。立柱为动柱结构前后滑动,工作台为左右滑动。本结构具有精度高、刚性强、寿命长的优点,特别适合镗孔与高精度镗孔使用,也适合于端面的强力加工与模具的曲面加工。

  2.机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到最大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。

  3.倒“T”结构的底座,采用蜂窝交错式加强筋,不仅提高的底座的整体重量,增加的底座的刚性与强度,使之重心整体贴近于地面,有效的防止了在机床重型强力切削的时候,切削力对机床所产生的震动。从而保证了机床所加工产品的强力切削与产品精度、光洁度。

  4.X、Z导轨一体化整合设计,使X、Z轴的直线导轨全部整合到底座上,来保证机床的稳定性与刚性。

  5.卧加立柱采用锥形消边设计,底宽上小的设计增加了机床的稳定性,又避免了长刀杆在加工的时候产生震动,影响精度与光洁度。

  6.滚珠丝杠为中空恒温型,配有空调式恒温冷却系统,最大降低丝杆因热变形所造成的精度误差,从而大大提高了机床精度。

  7.全封闭式外防护设计,由刀库仓、工件仓与操作仓构成。三仓独立设计互不干扰从而保证操作者与机床的安全。8.卧加采用我们独创的主动式润滑系统,由数控系统直接控制油泵出油,真正做到了按需注油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。

TOM800卧式加工中心参数:

TOM800



数控工作台规格

工作台面积 800 mm´800mm

X坐标行程

1400mm

Y坐标行程

900mm

Z坐标行程

1200mm

主轴中心线到工作台面距离

0-900mm

主轴鼻端至工作台中心距离

150-1350mm

X重载线轨

两条滚柱强力线轨

线轨直径55mm

线轨滑座加宽加大

Y重载线轨

三条线轨

结构支撑为:两条主承载线轨

一条支撑线轨

两条线轨直径65mm滚柱

一条线轨直径55mm滚珠

Z重载线轨

四条线轨

结构支撑为:两条主承载线轨

两条支撑线轨

两条线轨直径65mm滚柱

两条条线轨直径55mm滚珠

XY丝杠

Φ55mm

Z丝杠

Φ63mm

X、Y、Z切削进给量

1~6000 mm/min

X、Y快速进给速度

15m/min

Z快速进给速度

12m/min

主轴转速范围

50~6000 r/min

主轴锥孔

BT50φ190mm

数控系统FANUC

日本发那科

主轴电机

15/18.5KW

重复定位精度

300mm/±0.005mm

定位精度

300mm/±0.0075mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

6100x5900x4000mm

整机重量(约)

21000kg
