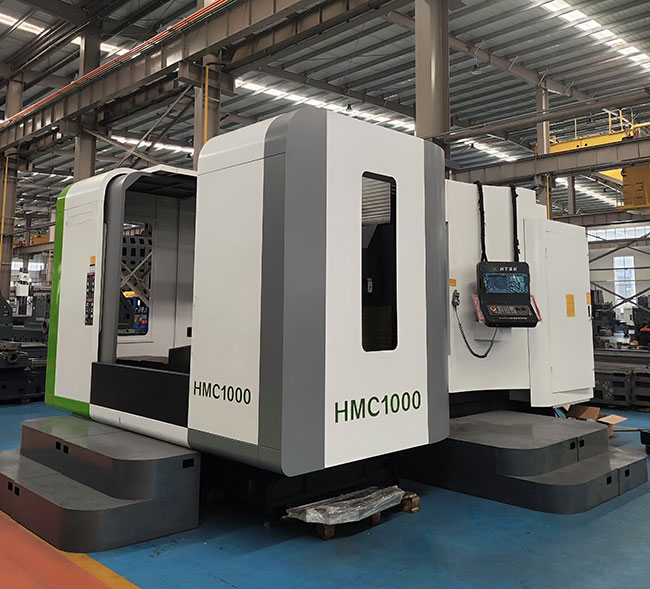

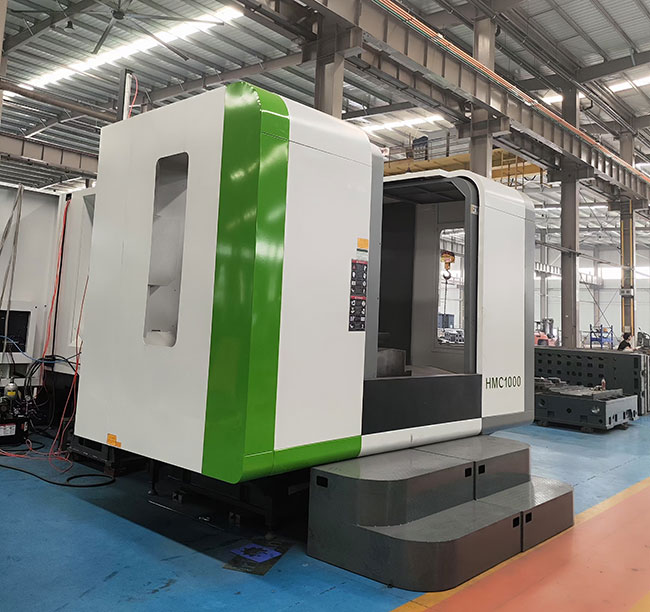

机体结构

重载型倒“T”结构

数控工作台规格

工作台面积 1000 mm´ 1000mm

X坐标行程

1600mm

Y坐标行程

1300mm

Z坐标行程

1350mm

主轴中心线到工作台面距离

0-1300 mm

主轴鼻端至工作台中心距离

200-1550 mm

X滚柱重载线轨

两条滚柱主轴强力线轨

线轨直径55mm

线轨滑座加宽加大

Y滚柱重载线轨

三条线轨

结构支撑为：两条主承载线轨

一条支撑线轨

两条线轨直径65mm滚柱

一条线轨直径55mm滚珠

Z轴滚柱重载线轨

四线线轨

结构支撑为：两条主承载线轨

两条条支撑线轨

两条线轨直径65mm滚柱

两条条线轨直径55mm滚珠

X、Y、Z切削进给量

1～6000 mm/min

X、Y快速进给速度

15m/min

Z快速进给速度

12m/min

主轴转速范围

50～6000 r/min

主轴锥孔

BT50-190mm

数控系统

发那科0i-MF plus版本

XYZ丝杠

预配型两端预拉结构

XΦ55 YZΦ63

预紧力6T

重复定位精度

±0.005mm

定位精度

±0.0075mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸（L×W×H）

4850*7400*4400mm

机床重量（约）

25000 kg
