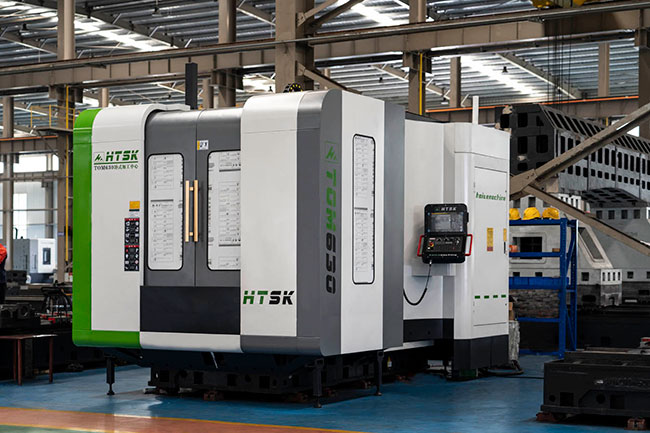

TH630卧式加工中心是一种重要的通用设备,目前国内外的中小型卧式加工中心的逐渐向高速度、高精度方向发展, 很多行业(尤其汽车行业)特别需要一种高精度和高效率加工的卧式加工中心,通过卧式加工中心功能多样,来组成柔性的制造单元,减少购买专用机床带来的高成本和产品的不可替代性。 现在在内地能实现高精度、高效率的设备几乎都是欧美以及日本的机床,为充分满足市场的需求,我们研制开发了产品TH630卧式加工中心。
TH630卧式加工中心机床用途
本机床可用于航天航空,汽车、内燃机、家电、通用机械的精密加工,适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工,具有在一次装夹中完成箱体孔系和平面加工的良好性能,还特别适合于箱体孔的调头镗孔加工。
TH630卧式加工中心配置:
日本发那科系统 台湾圆盘刀库 台湾丝杠 国产卧式液压等分回传工作台
日本NSK轴承 台湾增压缸 台湾锁紧螺母等台湾直线导轨 氮气平衡系统
TH630卧式加工中心技术参数:
型号 (TOM630) | 规格 |
工作台规格 |
工作台面积 630 mm x 630mm 工作台数量 1个 工作台*大负荷重 700 kg 工作台*小分度 1° 工作台 T 型槽 5x14x100 |
X 坐标行程 | 1000mm |
Y 坐标行程 | 850mm |
Z 坐标行程 | 1000mm |
主轴中心线到工作台面距离 | 0~850 mm |
主轴鼻端至工作台中心距离 | 150~1150 mm |
X、Y、Z轴滚柱丝杆 | φ50mm |
X、Y、Z 切削进给量 | 1~4000 mm/min |
X、Y 快速进给速度 | 24m/min |
Z 快速进给速度 | 22m/min |
主轴转速范围 | 50~6000 r/min |
主轴锥孔 | BT50/190 |
数控系统 | FANUC 0i -MD |
主轴电机 | 18.5KW |
X、Y 伺服电机 | β22/3000 |
Z 伺服电机 | β22/3000 |
A 轴伺服电机 | β12/3000 |
链式刀库 | 32T |
定位精度(JIS 标准) | ±0.005mm |
重复定位精度(JIS 标准) | ±0.003mm |
使用源气压力 | 0.6-0.8 MPa |
机床轮廓尺寸(L×W×H) | 4200x3600x3200mm |
机床重量 | 18900kg |
