 TOM500卧式加工中心

       一、TOM500卧式加工中心的典型结构

  500卧式加工中心的“500”通常指其旋转工作台为500毫米,属于中型加工设备。采用倒T动柱结构,工作台可以在水平方向上进行移动(X轴),而主轴则可以在垂直方向上进行移动(Y轴)。

  其核心结构设计包括:

  卧式主轴布局:主轴轴线与工作台平行,切屑自然下落,避免堆积影响加工精度。

  四轴联动系统:标配X/Y/Z三轴+B轴回转工作台,支持复杂曲面的多角度加工。

  箱中箱结构床身:采用高刚性铸铁材料,内部筋板蜂窝状设计,抗震性能提升30%以上。

  应用领域

  主要应用于机械加工行业,如汽车制造、机床制造、模具生产。适用于中小型箱体、阀体及各种复杂零件的精密加工。

  二、TOM500卧式加工中心技术参数

TOM500



数控工作台规格

工作台面积500*500

工作台数量   1个

最小分割精度   /0.001°

X坐标行程

900mm

Y坐标行程

700mm

Z坐标行程

800mm

主轴中心线到工作台距离

0-700mm

主轴鼻端至工作台中心距离

150-950mm

工作台最大回转直径

1000mm

X、Y、Z切削进给量

1~6000 mm/min

主轴转速范围

50~6000 r/min

主轴锥孔

BT50φ190mm

主轴电机

15/18.5KW

X伺服电机

3.9KW

Y伺服电机

3.9KW

Z伺服电机

4.4KW

XYZ丝杠

Φ55mm

重复定位精度

300mm/±0.005mm

定位精度

300mm/±0.0075mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

(约)4900x4700x3200mm

重量

14.5T

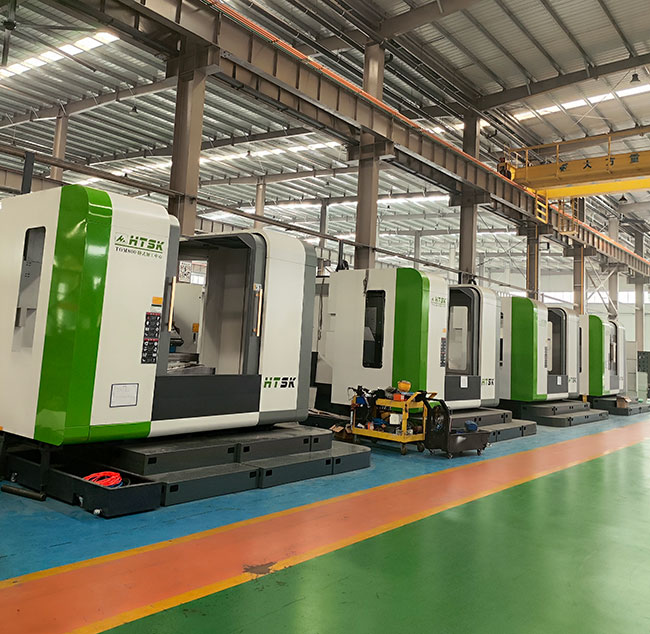

TOM500卧式加工中心厂家
