加工中心按行程来分有几种
您的位置: 数控加工中心 > 文章中心 > 常见问答 > 加工中心按行程来分有几种

加工中心按行程来分有几种

作者:admin    发布时间:2015-07-18 10:01:36     浏览次数 :


    客户一般要根据行程大小来选择加工中心型号,每个厂家的同一款加工中心型号行程或大或小的有些区别,下面是山东海特数控加工中心行程分类。

一、立式加工中心型号

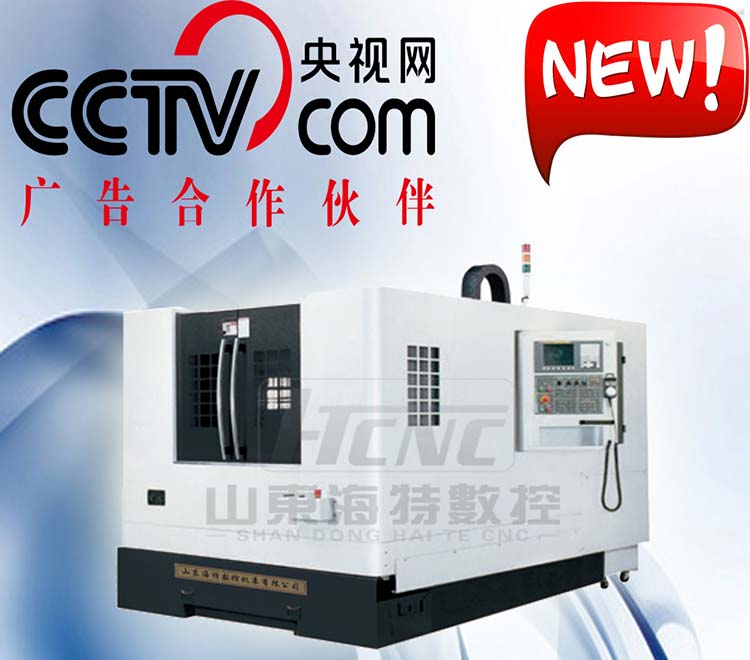

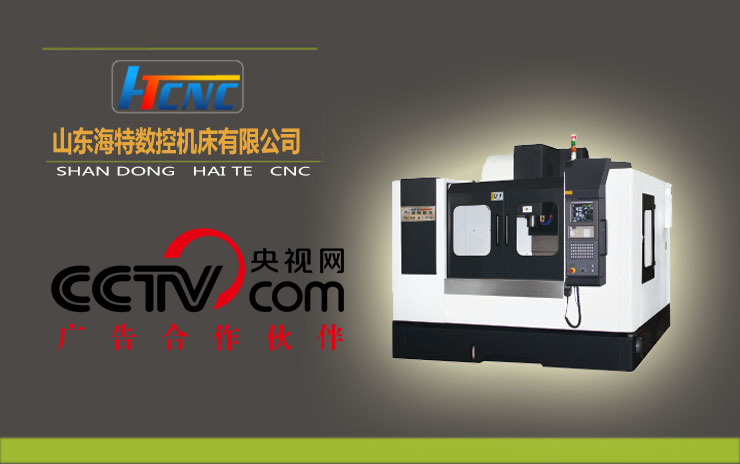

立式加工中心

立式加工中心型号 行程 工作台尺寸 主轴
VMC7130加工中心 600*350*400 1000*360 BT40-120
VMC714加工中心 700*400*450 860*400 BT40-120
VMC7145加工中心 800*450*450 900*430 BT40-120
XH850加工中心 900*500*500 1060*500 BT40-150
VMC850加工中心 900*500*500 1060*500 BT40-150
VMC715加工中心 1000*600*600 1100*510 BT40-150
VMC716加工中心 1100*600*600 1200*510 BT40-150
VMC1060加工中心 1100*600*600 1200*600 BT40-150
VMC1260加工中心 1200*600*600 1300*600 BT40-150
VMC1260加工中心 1200*600*600 1300*600 BT50-155
VMC1270加工中心 1200*700*700 1300*600 BT50-155
XHS650线轨加工中心 700*500*500 860*500 BT40-120
XHS850线轨加工中心 900*500*500 1060*500 BT40-150
XHS1060线轨加工中心 1000*600*600 1200*600 BT40-150

     立式加工中心指主轴轴线为垂直状态设置的加工中心。其结构形式多为固定立柱式,工作台为长方形,无分度回转功能,适合加工盘、套、板类零件。一般具有三个直线运动坐标,并可在工作台上安装一个水平轴的数控回转台,用以加工螺旋线零件。

  立式加工中心装夹工件方便,便于操作,易于观察加工情况,但加工时切屑不易排除,且受立柱高度和换刀装置的限制,不能加工太高的零件。
立式加工中心的结构简单,占地面积小,价格相对较低,应用广泛。

二、卧式加工中心
卧式加工中心

卧式加工中心型号 行程 工作台
TH400加工中心 800*560*560 400*400
TH500加工中心 900*750*650 500*500
TH630加工中心 1000*850*750 630*630
TH800加工中心 1190*1020*1050 800*800

  卧式加工中心指主轴轴线为水平状态设置的加工中心。通常都带有可进行分度回转运动的工作台。它能够使工件在一次装夹后完成除安装面和顶面以外的其余四个面的加工,*适合加工箱体类零件。

  卧式加工中心调试程序及试切时不便观察,加工时不便监视,零件装夹和测量不方便,但加工时排屑容易,对加工有利。
 与立式加工中心相比,卧式加工中心的结构复杂,占地面积大,价格也较高。


三、龙门加工中心型号

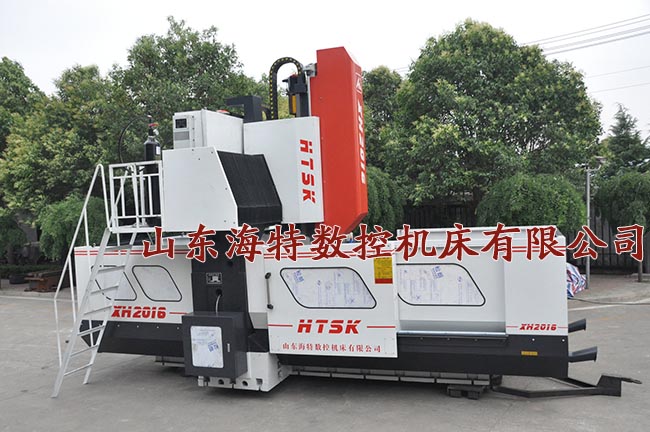

龙门加工中心

龙门加工中心型号 行程 工作台
XK1610 1600*1000*700 1800*860
XK2012 2000*1200*800 2200*960
XK2514 2500*1400*800 2600*1160
XK3016 3000*1600*900 3200*1300
XK3023 3100*2350*1000 3200*1800
XK4020 4100*2650*1000 4000*2000

  龙门加工中心的形状与龙门铣床相似,主轴多为垂直设置,除自动换刀装置外,还带有可*换的主轴附件,数控装置的功能也较齐全,能够一机多用,尤其适用于加工大型或形状复杂的零件,如飞机上的梁、框、壁板等。
