VMC850四轴加工中心

作者:admin    发布时间:2015-04-13 16:16:13     浏览次数 :

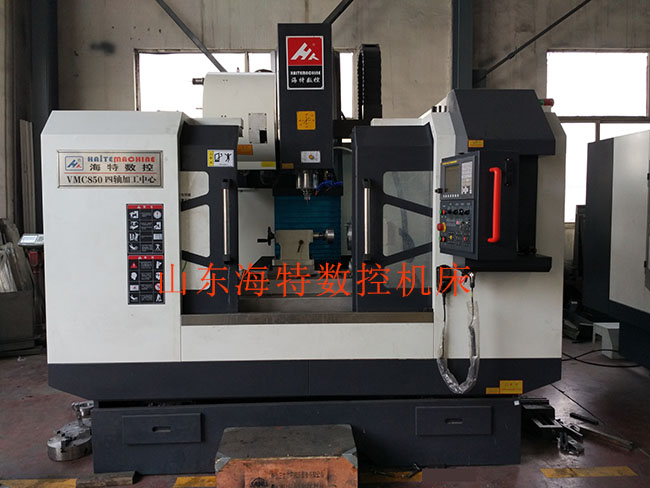

VMC850四轴加工中心
细节图
VMC850四轴加工中心细节图

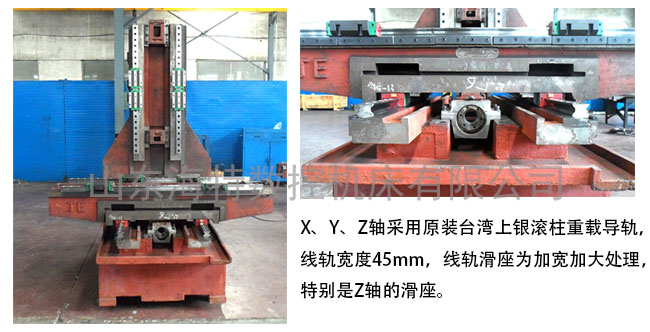

VMC850四轴加工中心导轨细节图
VMC850四轴加工中心简介与用途
VMC850四轴加工中心其结构形式多为固定立柱式,工作台为长方形,导轨负载大、跨距宽、精度高,结构及外形尺寸紧凑合理,主轴为伺服电机通过同步带驱动。滚柱重载线轨可以满足客户速度快、精度高的要求外,还可以强力切削同时也增加机床导轨的使用寿命等特性。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可在工作台上安装一个水平轴的数控回转台(第四旋转轴),用以加工螺旋线,以满足特殊零件的加工要求。
VMC850四轴加工中心技术参数:
机型 VMC850
X坐标行程   (mm) 800
Y坐标行程   (mm) 500
Z坐标行程   (mm) 500
工作台规格(长×宽) (mm) 1000×500
工作台*大载重(kg) 500
主轴中心线到立柱正面导轨距离(mm) 575
主轴端面至工作台上平面距离(mm) 120~620
X、Y、Z切削进给量(mm/min) 1-6000
X、Y、Z快速进给速度(m/min) 24
主轴转速范围 (r/min) 50~8000
主轴锥孔 BT40
主轴电机(kw) 7.5/11
工作台T型槽(mm)槽数×槽宽×槽距 5/18/100
重复定位精度(300mm) ± 0.003
定位精度    (300mm) ±0.005
使用源气压力(MPa) 0.6-0.8
机床轮廓(L×W×H)(mm) 2950*2200*2600
机床重量 (kg) 6800
VMC850四轴加工中心第四轴
这款是在850加工中心的基础上增加的第四轴,实现圆柱上铣螺旋线,螺距等分的工件加工需求。

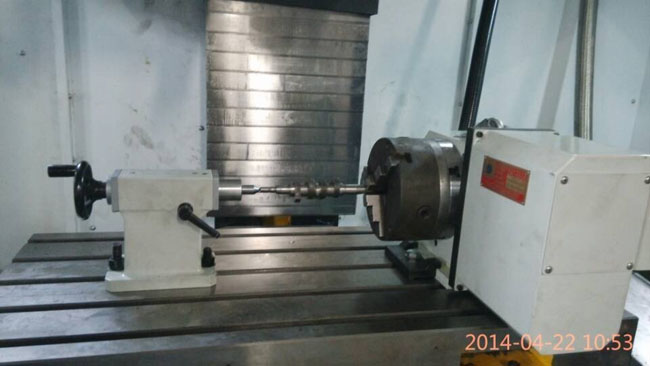

                      第四轴配手动尾座图

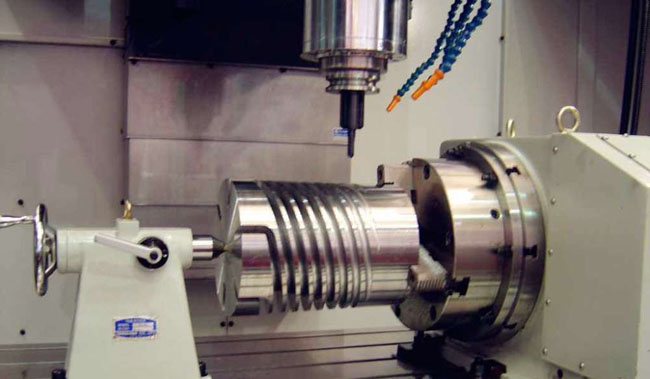

                          第四轴配强力尾座图
VMC850四轴加工中心第四轴参数:

第四轴

CNC-250

盘面直径

250mm

垂直中心高

185mm

垂直全高

315mm

分割精度等级

15

重复精度

4

净重

124KG

手动尾座

TS-A 185

四轴电机

Bis8/3000

第四轴大小根据客户要求选择
山东海特数控专业加工中心生产厂家,标配为三轴联动,可根据客户要求加装四轴。采用厂家直销模式,中间不设任何代理。欢迎来厂实地考察。
