HLC2520龙门加工中心用途
主要应用于重工业行业,比如飞机、汽车、船舶等重型行业中,主要加工大型复杂形状的工件,比如加工飞机的梁、框以及大型机械上的某些零件等。总而言之龙门加工中心是为了加工大型复杂零件而设计的一款大型机床,适用于各个行业中,特别是大型零件行业。

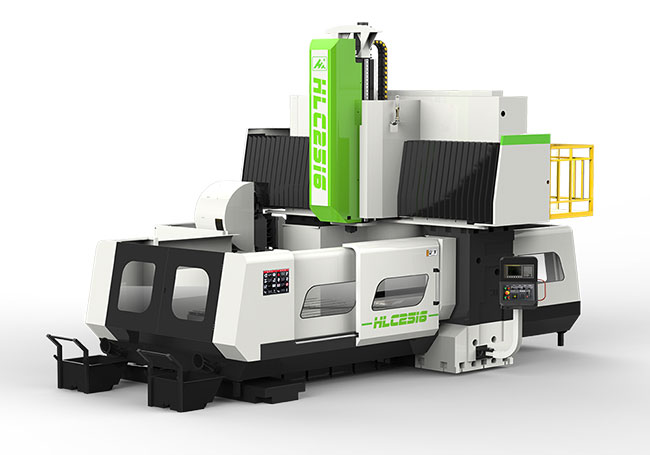

HLC2520龙门加工中心结构
1.机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。
2.底座采用蜂窝交错式加强筋设计,全系龙门机床的底座宽度都保持与工作台宽度一致,使其结构*加稳定。
3.立柱采用45°抗冲击设计,立柱与底座的连接部位,采用了45°的斜跨,既增加了底座与立柱的连接强度,又增加了机床在强力切削时的刚性。
4.横梁采用我们独创的“驼背”式立柱设计,能有效的防止龙门横梁变形下垂。
5.工作台采用“蜂箱式”提高了工作台厚度,增加了工作台刚性,使之承载加大加稳。
6.滑座为45°阶梯斜轨设计,承载与导向的直线导轨不对称排列使其分工各有不同,大程度减少Z轴重量对龙门横梁的影响,有提高了整个Y轴的精度。
7.滚珠丝杠为外循环插管式螺母为加长型设计,有效防止丝杠过长造成的下垂问题。滚珠丝杠两端采用预配锁紧螺母结构,有效的防止了锁紧螺母的松动。
8.外防护采用四开门设计(龙门加工中心三开门设计),两侧为推拉门,前后为贯通式对开门,极大方便客户上下工件。龙门横梁有楼梯式检修平台,大大方便对Z、Y轴的检测维修及保养。
9.X轴采用支撑式滑轮组内防护。有效的支撑了防护的重量,使防护在运动时,始终保持与导轨的平行,不易产生变形防水可靠性得到提高,寿命得到了提高。Y轴采用了全封闭耐腐蚀的风琴式防护,具有防护效果好封闭效果好等特点。
10.采用我们独创的主动式润滑系统,由数控系统控制油泵出油,真正做到了按需出油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。
HLC2520龙门加工中心参数
HLC2520 |
规 格 |
工作台规格(长×宽) |
2600mm*1600mm |
工作台最大载重 |
6500 kg |
X坐标行程 |
2500 mm |
Y坐标行程 |
2200 mm |
Z坐标行程 |
900mm |
两立柱之间最大宽度 |
2000 mm |
主轴端面到工作台距离 |
150mm-1050mm |
X滚柱重载线轨 |
两条主承载线轨
线轨直径55mm
线轨滑座加宽加大 |
Y滚柱重载线轨 |
55mm 三条主承载重载强力线轨 |
X、Y、Z切削速度 |
1~6000 mm/min |
X、Y、Z快速进给速度 |
15/15/12 m/min |
主轴转速范围 |
50~6000 r/min |
主轴锥孔 |
BT50 |
主轴伺服电机 |
15/18.5KW |
工作台T型槽(槽数×槽宽×槽距) |
9×22×140mm |
定位精度 |
500/+0.008mm |
重复定位精度 |
500/+0.006 mm |
Z向配重 |
氮气双缸平衡系统 |
数控系统 |
日本发那科0i-MF |
气源压力 |
0.5-0.8 MPa |
机床轮廓尺寸 约 (L×W×H) |
7100mm*4200mm*4000mm |
机床重量(约) |
32T |
