买加工中心首先要看你加工怎么零件,加工规模多大,然后可根据自己的需要进行选购,购买加工中心前,一定要问问自己两个重要的问题:买这台机床干什么?准备用多少钱来买?加工中心配置不同价格不同,每个厂家的定位也不一样,好机床配置一定不会差,但品质差的机床配置不一定差。决定加工中心机床品质的不仅仅是优良的部件,还有严谨的装配和合理的搭配。

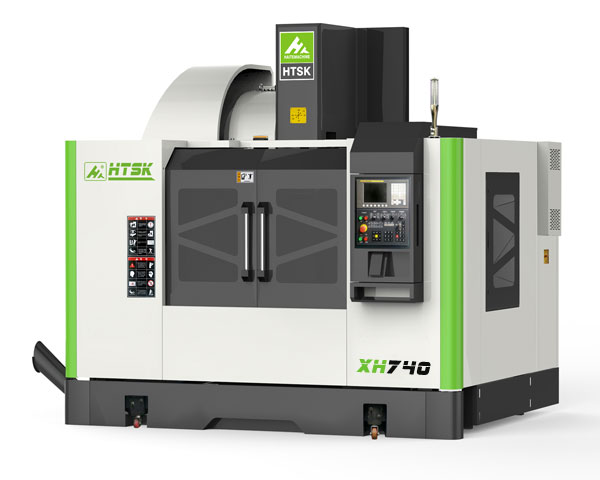

XH740立式加工中心标准配置:
★控制系统:标准配置为北京凯恩帝KND2000MF(做产品)
选配:台湾新代系统(高速高精,带圆弧插补,保证做曲面球面的光洁度)、日本发那科Oi-MD、德国西门子808, 828D, 840D
★电机与驱动器:北京凯恩帝、日本安川、日本发那科、德国西门子
★主轴:高刚性、高精密主轴:采用原装台湾主轴。主轴采用精密级日本NSK轴承、可重切削,转速可达8000r/min。
★丝杆:台湾律庭,丝杆属特殊定制为加长螺母,预紧力可达为4.5T。采用进口高精度锁紧螺母,确保了机床的定位精度和重复定位精度。
★轴承:日本NSK,简化了进口轴承周围的构造,便于保养,检查.
★斗笠式刀库:标准配置,独创滚珠式凸轮机构,分割精度高。分离式持刀夹同刀盘支撑,长期保持刀杆垂直度、间隙,取刀动作顺畅。
★圆盘(机械手)刀库:选配型,机械手换刀,点对点换刀仅1.9秒。
★硬轨:高强度消失模铸造成型,内部金相组织稳定,滑动面贴塑,宽实的机床底座,加宽加长的床鞍、负荷全支撑的设计,结构符合材料力学的设计理念,可确保机床在强力切削及加工时重负载的能力。
★线轨:台湾上银滚柱线轨、滑块属特殊定制,可以满足客户速度快、精度高的要求外,还可以强力切削,同时也增加机床导轨的使用寿命
★激光检测:高精度螺距补偿,各传动轴均采用高精度激光镭射进行检测优化补偿使各轴定位精度*加准确,*适合加工高精度的零件。
★可选配件:主轴直联、12000转、中心出水圆盘(机械手)刀库第四轴、五轴数控分度盘螺旋式排屑器链条式排屑器主轴油冷机
请买前咨询好 确定是要硬轨还是线轨,对系统的要求, 对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
XH740立式加工中心技术参数
XH-740 |
规 格 |
工作台规格(长×宽) |
800×400mm |
工作台载重 |
400 kg |
X、Y、Z坐标行程 |
700mm*400mm*400mm |
主轴中心线到立柱正面导轨距离 |
475 mm |
主轴端面至工作台上平面距离 |
100~500mm |
X、Y、Z切削进给量 |
1~4000 mm/min |
X、Y快速进给速度 |
12m/min |
Z快速进给速度 |
10m/min |
主轴转速范围 |
50~8000 r/min |
主轴锥孔 |
BT40 |
主轴电机 |
7.5KW |
X、Y、Z伺服电机 |
15N.M |
工作台T型槽(槽数×槽宽×槽距) |
5/18/75mm |
重复定位精度 |
300mm/+ 0.006mm |
定位精度 |
300mm/+0.0075mm |
数控系统 |
根据客户要求选配 |
使用源气压力 |
0.6-0.8 MPa |
机床轮廓尺寸(L×W×H) |
2700*2000*2500mm |
机床重量 |
4800 kg |
