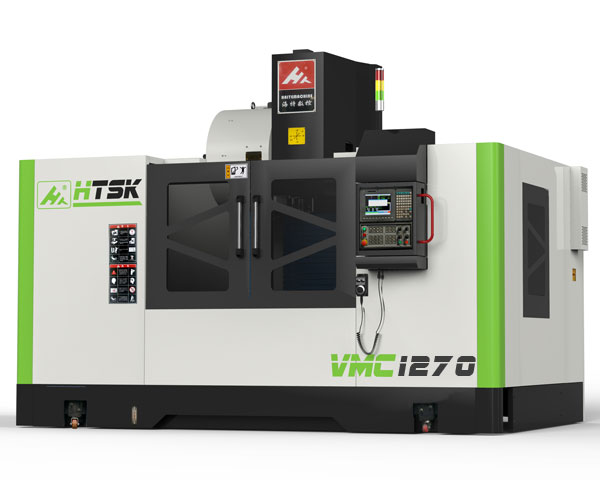

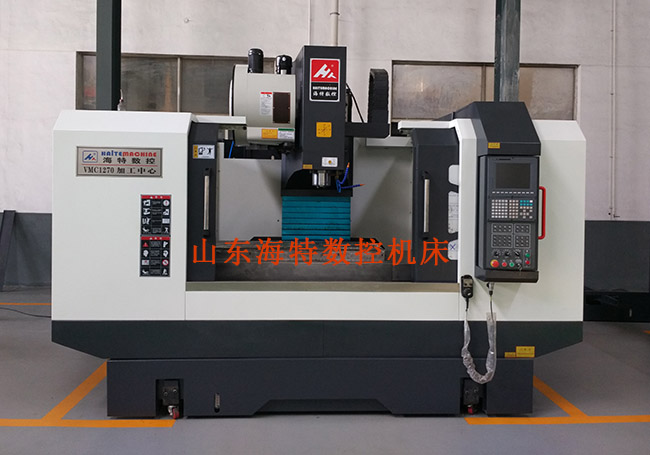

VMC1270立式加工中心X、Y、Z轴采用原装台湾上银滚柱重载导轨,线轨滑座为加宽加大处理,特别是Z轴的滑座加长。滚柱重载线轨可以满足客户速度快、精度高的要求外,还可以强力切削,同时也增加机床导轨的使用寿命等特性。
Y轴四个线轨导轨,含有两条辅助线轨导轨,采用八个加强型滑座,使整体刚性提高。
X轴采用两条滚柱重载线轨,使用六个滑座。
Z轴采用两条滚柱重载线轨,使用四个滑座。
VMC1270立式加工中心配置:
1.台湾 主轴(皮带式传动)
2.台湾 丝杆 (C3级)
3.硬轨:Y向4轨,滑动面贴塑(硬度55°以上)
4.线规:重载型滚柱线规(可重切削)
5.德国FAG/日本NSK轴承 (P4级)
6.台湾圆盘刀库 (容量24T)
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护
选配部件:
系统:北京凯恩帝、台湾新代+日本安川 日本三菱、日本FANUC(发那科)、德国西门子等。
刀库:圆盘(机械手)刀库 斗笠式刀库
第四轴、第五轴等。
可根据客户要求专业设计开发数控设备及加工中心
VMC1270立式加工中心技术参数:
机型 |
规格 |
VMC1270 |
X坐标行程 |
mm |
1200 |
Y坐标行程 |
mm |
700 |
Z坐标行程 |
mm |
700 |
工作台规格 (长) |
mm |
1360 |
工作台规格 (宽) |
mm |
700 |
工作台载重 |
kg |
1000 |
主轴中心至立柱导轨面 |
mm |
775 |
主轴端面至工作台平面 |
mm |
150-850 |
X、Y、Z切削进给量 |
mm/min |
1-6000 |
X、Y、Z快速移动速度 |
m/min |
24 |
主轴转速范围 |
r/min |
50-8000 |
主轴锥孔 |
|
BT40/50 |
主轴电机功率 |
kw |
11/15 |
工作台T型槽/槽宽/槽距 |
mm |
5/18/120 |
定位精度 |
mm |
300±0.005 |
重复定位精度 |
mm |
300±0.003 |
机床轮廓 长/宽 |
m |
3.6/2.6 |
机床重量 |
T |
9.2 |
