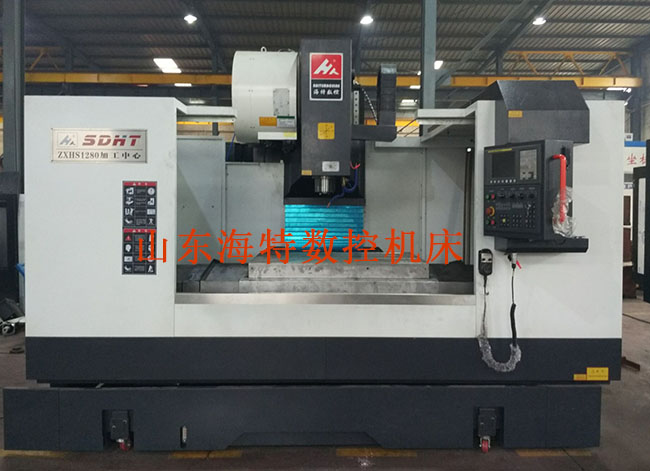

1280立式CNC加工中心Y向行程达到800,山东海特数控,是一家专业加工中心生产厂家,可根据客户要求定做,规格多,型号全,欢迎来厂实地考察。
1280立式CNC加工中心主要技术参数:
VMC1280 |
规 格 |
工作台规格(长×宽) |
1300×800mm |
工作台*大载重 |
1000 kg |
X.Y/Z轴坐标行程 |
1200 *800*600mm |
主轴中心线到立柱正面导轨距离 |
875 mm |
主轴端面至工作台上平面距离 |
120~720mm |
X、Y、Z切削进给量 |
1~6000 mm/min |
X、Y快速进给速度 |
24m/min |
Z快速进给速度 |
22m/min |
主轴转速范围 |
50~8000 r/min |
主轴锥孔 |
BT40/BT50 |
主轴电机 |
11/15KW |
X、Y伺服电机 |
Β22/2000 |
Z伺服电机 |
Β22/2000 Z轴含抱闸 |
工作台T型槽(槽数×槽宽×槽距) |
5/18/120mm 台面淬火 |
重复定位精度 |
300mm/+ 0.003mm |
定位精度 |
300mm/+ 0.005mm |
使用源气压力 |
0.6-0.8 MPa |
机床轮廓尺寸(L×W×H) |
3400x2400x2700mm |
机床重量 |
9500 kg |
1280立式CNC加工中心配置:
FANUC操作系统 (高速高精、四轴联动)
1.台湾 主轴(皮带式传动)
2.台湾 丝杆 (C3级)
3.硬轨:Y向4轨,滑动面贴塑(硬度55°以上)
4.线规:重载型滚柱线规(可重切削)
5.德国FAG/日本NSK轴承 (P4级)
6.台湾圆盘刀库 (容量24T)
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护
选配部件:
系统:北京凯恩帝、台湾新代配日本安川电机、日本三菱、德国西门子等。
是否加装第四轴、第五轴。
可根据客户要求专业设计开发,产品的配置不同价格也不同,请买前咨询好 确定是要硬轨还是线轨,对系统的要求, 对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!

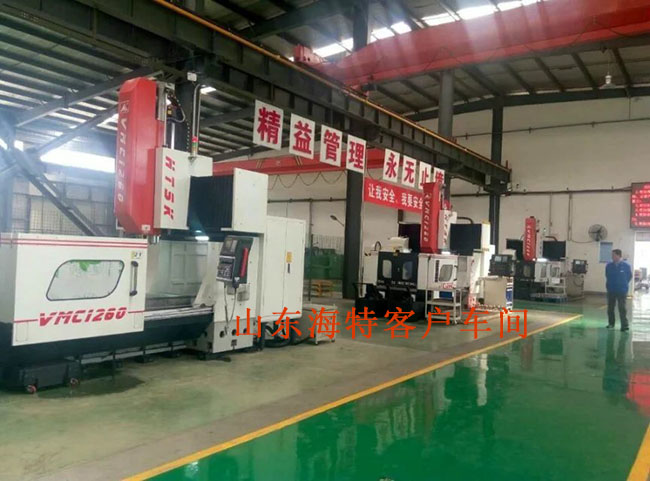

1280加工中心也可以做成龙门式结构,价格相对立式结构高些,稳定性相对要好。上图客户已有我家三台1280龙门加工中心,第四台正在生产中。
