什么是3+2五轴CNC加工中心?
五轴加工中心,一般是说主轴上的主轴头具备两根轴A/C轴或者B/C轴(被常说为5轴头),A/C轴可以联动连续加工,一般应用于复杂的曲面加工。当然5轴头也可以当成3+2来使用,就是把5轴头用于定轴定角度加工,加工前B轴定位好角度,加工时摆轴B轴不能摆动,只能刀具轴向进给。
5轴联动加工的优势:
1)加工时无需特殊夹具,降低了夹具的成本,避免了多次装夹,提高模具加工精度。
2)减少夹具的使用数量。
3)加工中省去许多特殊刀具,从而降低了刀具成本。
4)在加工中能增加刀具的有效切削刃长度,减小切削力,提高刀具使用寿命,降低成本。
五轴CNC加工中心参数:
X、Y、Z坐标行程 |
1200mm*700mm*600mm |
工作台规格(长×宽) |
1360×700mm |
工作台最大载重 |
1200kg |
主轴中心线到立柱正面导轨距离 |
775mm |
主轴端面至工作台上平面距离 |
120~720mm |
X、Y、Z切削进给量 |
1~6000 mm/min |
X、Y快速进给速度 |
24m/min |
Z快速进给速度 |
22m/min |
主轴转速范围 |
50~8000r/min |
主轴锥孔 |
BT40-150mm |
主轴电机 |
11/15 |
X、Y、Z伺服电机 |
3KW |
工作台T型槽(槽数×槽宽×槽距) |
5/18/140mm |
重复定位精度 |
±0.003mm |
定位精度 |
±0.005mm |
数控系统 |
根据客户要求选配 |
使用源气压力 |
0.6-0.8MPa |
机床轮廓尺寸(L×W×H) |
3550x2450x2700mmmm |
机床重量 |
8600 kg |

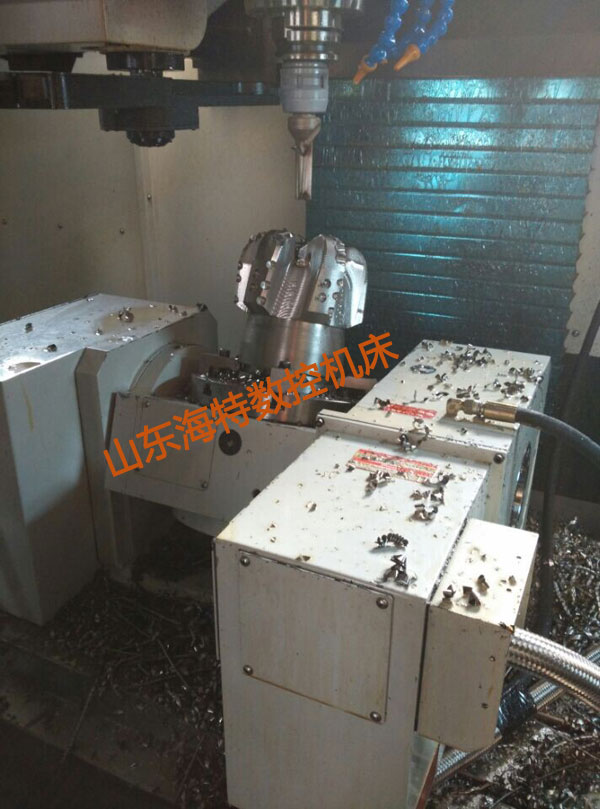

五轴转台技术参数:
五轴(A/B轴) |
CNCT-250 |
盘面直径 |
250mm |
垂直中心高 |
225mm |
垂直全高 |
365mm |
贯穿孔径 |
70H7 |
T形槽宽 |
12mm |
最小分割单位 |
0.001° |
分割精度等级 |
15″ |
重复精度 |
4″ |
五轴净重 |
270KG |
五轴电机(两套) |
|
